ダンボール自動販売機

使用ダンボールの目安


A4(210×297mm)サイズ 暑さ3mm 15枚

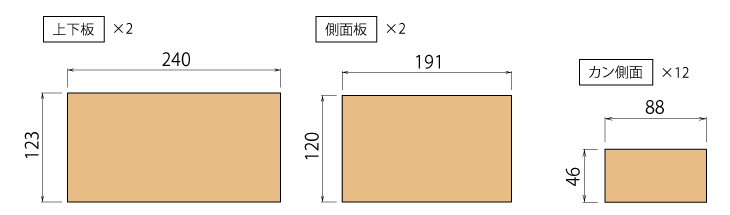

寸法図





「ボタン」「受け台」「仕切り」はA4サイズ・倍率100%でコピーしてダンボールに貼り付けてカットしてください。

図面のダウンロードはこちらから

組立て方

Step-1 ボタンをつくる


折り曲げ、テープで固定します。


「ボタン」の先端をテープで固定します。

Step-2 受け台をつくる

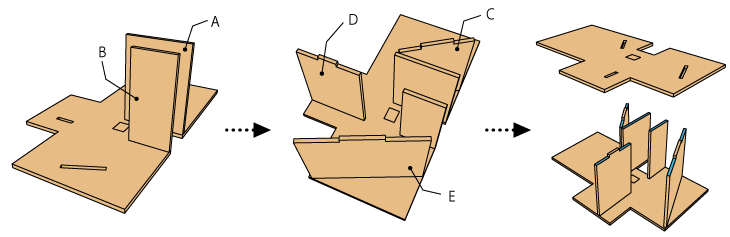

A~E を接着します。


F~G を接着します。


ワゴムをひっかけ、テープで固定します。


同様に合計3セット作成してください。

Step-3 外側をつくる


背面板のハーフカットが内側になるように側面板を接着します。次に上下板を図のように接着します。


「ボタン」を3セット入れ、正面板を接着します。


背面のカンを入れる入口に「取っ手」を取り付ければ完成です。

Step-4 カンをつくる


裏面の紙を1枚はがし、片ダンをつくり、丸めてテープで固定します。


丸いカン用のパーツを接着し、印刷した紙を巻けばカンの完成です。

作り方のポイント
